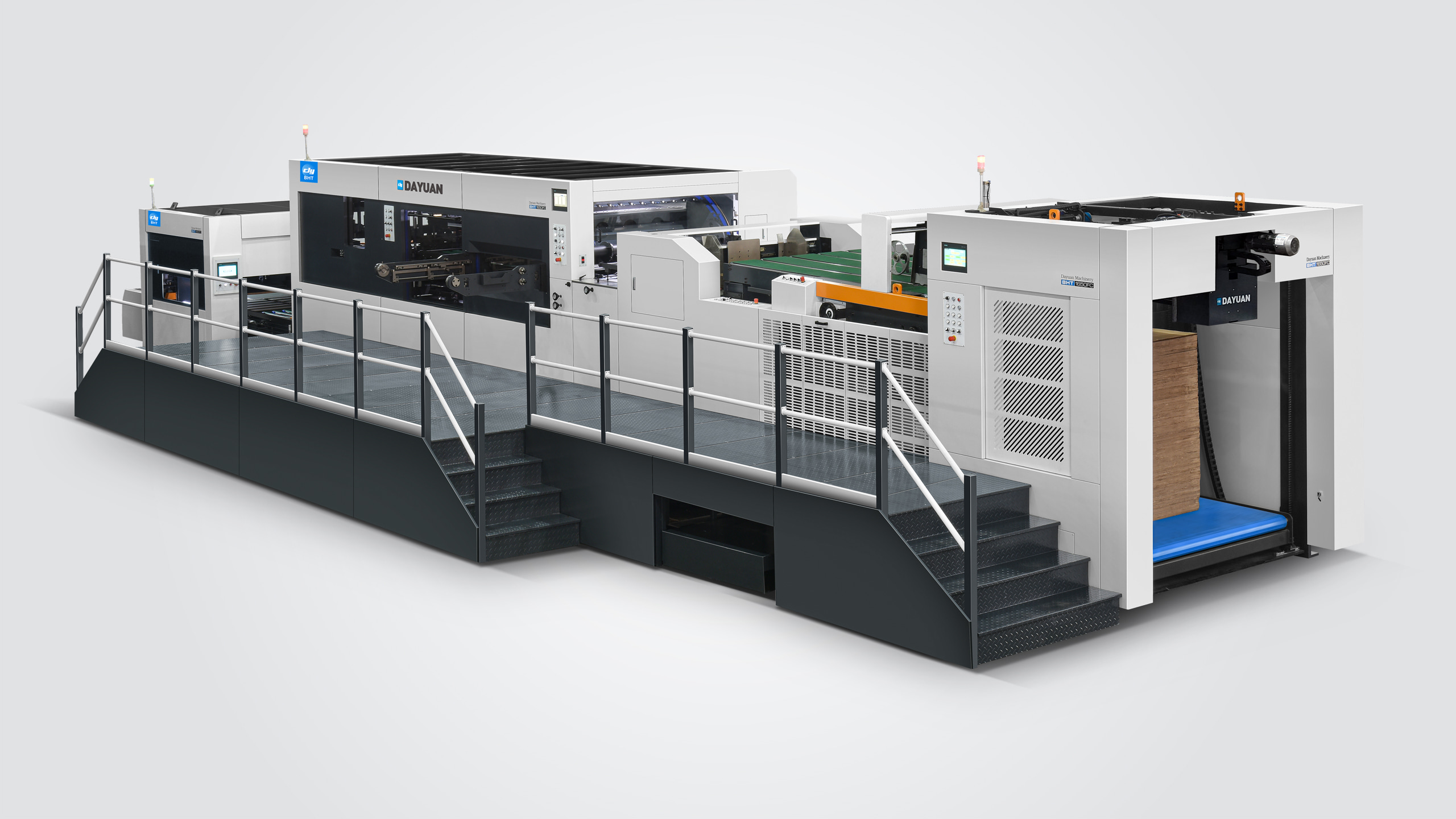

BHT-1500FC/1650FC/1900FC/2100FC (Linja e Prodhimit me Larg dhe Larg Automatik të Makinave të Largimit të Dhielit)
- Përmbledhje
- Parametrat teknike
- Produkte të Lidhura
Përshkrimi i Produktit
Integrimi i Sistemit të Konvertimit do të thotë pajisje të bashkuara në linj për të larguar punën dorëzore, të optimizuar dhe të shpejtuar rrymën e produkteve brenda një procesi të njëjtë. Midis ndryshme mënyra të linjave të prodhimit, ky është modaliteti më i popullar dhe i praktik në tregin e përdorshëm në nivel të botit për stabilitetin e larg. Në këtë sistem, pajisja automatike e paraqitur është pjesë e rëndësishme e lidhur me pajisjen e automatisë së larg dhe larg për të rritur efikasitetin e paraqitjes dhe për të larguar ngarkimin e operatorit në maksimum që puna dorëzore nuk mund të arrin totalisht. Larguesi automatik në linj me unitin e dërgimit të larg dhe larg automatikisht ndan hapësira nga shumica e larg dhe larg dhe për të arrijë llogaritje të rëndësishme të larg dhe larg kosteve të punës në krahasim me punën dorëzore. Larg dhe përfshirë me avantazhe në efikasitet dhe kusht, sistemi ka aftësi të vepronte siç kërkojnë klientët specifike, teknika të produkteve dhe procese. Tashmë kjo sistem s tem ka bërë të ndjeshme tendencën e re që intereson një numër të madh të posedhorëve të markave në industrinë e ambalazheve me karton korruge.
 |
 |
 |
Kryesor ndajtës i larg |
Ndajtës poshtem |
Larg dhe pjesa e rregullimit të fletës |
 |
 |
 |
DISPOZITIV I TRANSMISIONIT ME RROTHË KENGËLLORE VARIABIL |
Aparati i mikrorregullimit të plake të larg |
Pjesa e largimit të tre sllavesh |
 |
 |
 |
LARGNYJA E LARGTEVE ME GRIPPER |
Aparati automatik për koleksionin pa ndalje (standard) |
Pjesa e numërim dhe koleksionit të hartës (opsjonale) |
Larg Uniti Elektrik |
Pompa vakum Gjermane |
Larg Ngadhnues |
|
|
|
Ngarkues i llojit push automatik |
Largimi shumafunksionale i hartës |
Parametrat teknike
Makinë Prerëse
|
Modeli |
BHT-1500FC BHT-1500EFC |
BHT-1650FC BHT-1650EFC |
BHT-1900FC BHT-1900EFC |
BHT-2100FC BHT-2100EFC |
|
Madhësia maksimale e fletës |
1520×1100mm |
1650×1200mm |
1900×1400mm |
2100×1600mm |
|
Madhësia minimale e fletës |
480×480mm |
650×500mm |
650×500mm |
750×650mm |
|
Madhësia maksimale e prerjes |
1500×1100 mm |
1630×1180mm |
1880×1380mm |
2080×1580mm |
|
Margjina minimale e kapëses |
9-17 mm |
9-17 mm |
9-17 mm |
9-17 mm |
|
Gjerësia Minimale e Largimit |
10-18mm |
10-18mm |
10-18mm |
10-18mm |
|
Largimi i Largtimit |
23.8mm |
23.8mm |
23.8mm |
23.8mm |
|
Madhësia e brendshme e ndihmës |
1600×1145mm |
1670×1230mm |
1920×1430mm |
2120×1630mm |
|
Gama e materialeve |
Plakë korregj: ≤9mm, F, E, B, C, A dhe AB korregj papër |
Plakë korregj: ≤9mm, F, E, B, C, A dhe AB korregj papër |
Plakë korregj: ≤9mm, F, E, B, C, A dhe AB korregj papër |
Plakë korregj: ≤9mm, F, E, B, C, A dhe AB korregj papër |
|
Saktësia e prerjes |
≤±0.1 mm |
≤±0.1 mm |
≤±0.1 mm |
≤±0.1 mm |
|
Maks. Larg dhe Forca |
400 T |
400 T |
450T |
450T |
|
Maksimumi i Shpejtësisë së Punës |
6000s/h |
6000s/h |
5000s/h |
4000s/h |
|
Lartësia maksimale e grumbullit të dorëzimit |
1500mm |
1500mm |
1500mm |
1500mm |
|
Fuqia kryesore e motorit |
18.5 KW |
18.5 KW |
18.5 KW |
22 kw |
|
Fuqia e plotë e ngarkesës |
38KW / 36KW |
38KW / 38KW |
40KW / 40KW |
47KW / 47KW |
|
Kërkesa për Ajër |
0.6-0.7MPa,≥1m3/min |
0.6-0.7MPa,≥1m3/min |
0.6-0.7MPa,≥1m3/min |
0.6-0.7MPa,≥1m3/min |
|
Pesha neto e makinës |
31T / 33T |
40T / 41T |
46T / 47T |
51T / 52T |
|
Dimensione të makinës ((Koleksioni i kartonit me rrotull të ngritur në lartësi)))))) |
9887×5500×2800mm |
10344×5970×2876mm(FC) |
11853×6560×2972mm(FC) |
14370×7160×2972mm |
|
10187×5970×2876mm(EFC) |
11652×6560×2972mm(EFC) |
|||
|
Dimensione të makinës ((Numërimi i koleksionit të kartonit të grumbulluar) ((L × W × H) |
11400×5500×2800mm |
12049×5970×2876mm(FC) |
13690×6560×2972mm(FC) |
15870×7160×2972mm |
|
11892×5970×2876mm(EFC) |
13489×6560×2972mm(EFC) |
Auto Preloader
|
Modeli |
BHT-1500FC/EFC |
BHT-1650FC/EFC |
BHT-1900FC/EFC |
BHT-2100FC/EFC |
|
Madhësia maksimale e fletës |
1520×1120mm |
1650×1200mm |
1900×1400mm |
2100×1600mm |
|
Madhësia minimale e fletës |
480×480mm |
650×450mm |
650×450mm |
650×450mm |
|
Letër ondulimi. Deri në |
1-9mm |
1-9mm |
1-9mm |
1-9mm |
|
Larg rradhës maksimale |
1800mm |
1800mm |
1800mm |
1800mm |
|
Pesha maksimale e grumbullit |
900kg |
1000KG |
1200kg |
1400kg |
|
Pesha neto e makinës |
3500kg |
4000kg |
4500 kg |
5000kg |
Largues Harti Shumëfunkcionale
|
Modeli |
BHT-1500FC/EFC |
BHT-1650FC/EFC |
BHT-1900FC/EFC |
BHT-2100FC/EFC |
|
Madhësia e plake |
Maks. 1520mm Min. 550mm |
Maks. 1650mm Min. 650mm |
Maks. 1900mm Min. 650mm |
Maks. 2100mm Min. 650mm |
|
Dimensioni minimale e grumbullit në makinë |
200mm |
200mm |
200mm |
200mm |
|
Trashësia maksimale e grumbullit |
300 mm |
300 mm |
300 mm |
300 mm |
|
Trashësia minimale e grumbullit |
20mm |
20mm |
20mm |
20mm |
|
Lartësia e kalimit të grumbullit nga toka |
900mm (rregullueshëm) |
900mm (rregullueshëm) |
900mm (rregullueshëm) |
900mm (rregullueshëm) |
|
Pesha neto e makinës |
3500kg |
4000kg |
4500 kg |
5000kg |
