製品の説明
 |
 |
 |
| フィーダ |
ダブルシート検出装置 |
輸送ユニット |
 |
 |
 |

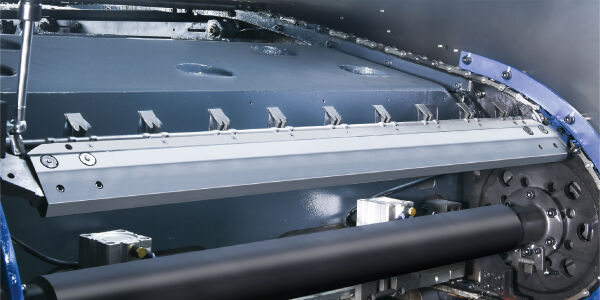

| グリッパーバー |
カッティングプレート微調整装置 |
プレートフレーム微調整装置 |
 |
 |
 |
| サーボ制御のグリッパーバー位置決め装置 |
微調整されたハニカムプレート |
先進的な金型ロックアップ |
 |
 |
 |
| グリッパー廃材除去装置 |
自動連続収集装置 |
電気ユニット |
 |
 |
 |
| ドイツ 真空ポンプ |
集中潤滑 |
メインエンジンの冷却および潤滑機構 |
技術パラメータ
|
モデル |
BHT-2S1060TT |
BHT-2S1060TRC BHT-2S1060TMC |
BHT-2S1060RRC BHT-2S1060RMC |
|
最大シートサイズ |
1060×760mm |
1060×760mm |
1060×760mm |
|
最小シートサイズ |
400×350mm |
400×350mm |
400×350mm |
|
最大カッティングサイズ |
1060×745mm |
1060×745mm |
1060×745mm |
|
最大スタンピングサイズ |
1060×740mm |
1060×740mm |
/ |
|
最大加熱サイズ |
1060×740mm |
1060×740mm |
1060×740mm |
|
最小グリッパーマージン |
9-17mm |
9-17mm |
9-17mm |
|
ダブルカットの最小幅 |
/ |
10-18mm |
10-18mm |
|
内部チェイスサイズ |
1080×770mm |
1080×770mm |
1080×770mm |
|
在庫範囲 |
段ボール: 80-2000g/m²、0.1-2mm |
段ボール: 80-2000g/m²、0.1-2mm |
段ボール: 80-2000g/m²、0.1-2mm |
|
ダイカット精度 |
≤±0.075mm |
≤±0.075mm |
≤±0.075mm |
|
スタンピング精度 |
≤±0.075mm |
≤±0.075mm |
/ |
|
加熱精度 |
≤±0.075mm |
≤±0.075mm |
≤±0.075mm |
|
プレス1 最大ダイカット力 |
600MM |
600T |
600T |
|
プレス2 最大ダイカット力 |
600T / 600T |
600T／300T |
600T／300T |
|
最大作業速度 |
7200s/時間 |
7200s/時間 |
7200s/時間 |
|
フィーダーの最大積み高さ-通常モード |
1800mm |
1800mm |
1800mm |
|
フィーダーの最大積み高さ-ノンストップモード |
1520mm |
1520mm |
1520mm |
|
配送時の最大積み高さ |
1580mm |
1580mm |
1580mm |
|
最大ゴールドダイオール径 |
φ250mm 縦、φ200mm 横 |
φ250mm 縦、φ200mm 横 |
/ |
|
電気加熱システム<br> |
20加熱ゾーン、40-180℃ 調整可能 |
20加熱ゾーン、40-180℃ 調整可能 |
20加熱ゾーン、40-180℃ 調整可能 |
|
フォイル幅 |
20-1060mm |
20-1060mm |
/ |
|
プレス1 フォイル進行シャフト |
3 縦+2 横（オプション） |
3 縦+2 横（オプション） |
電気加熱システム<br> |
|
プレス2 フォイル進行シャフト |
3 縦+2 横（オプション） |
電気加熱システム+ストリッピング(TRC) |
電気加熱システム+ストリッピング(RRC) |
|
ダイカットストリッピング(TMC) |
ダイカット ストリッピング(RMC) |
||
|
定格負荷出力 |
114KW / 114KW |
84KW / 72KW |
78KW / 48KW |
|
空気要求<br> |
0.6-0.7MPa，≥1m³／min |
0.6-0.7MPa，≥1m³／min |
0.6-0.7MPa，≥1m³／min |
|
機械の正味重量 |
47T ／ 47T |
46T ／ 45T |
45T ／ 44T |
|
機械サイズ（ダイプレーロードを含む）(L×W×H) |
9683×7608×2900mm |
9683×7608×2900mm |
9683×7608×2900mm |
