BHT-1500FC/1650FC/1900FC/2100FC (Macchine Specchio Stazione di Lavorazione Dual Diecutter)
- Panoramica
- Risparmio di Spazio
- Parametro tecnico principale
- Prodotti correlati

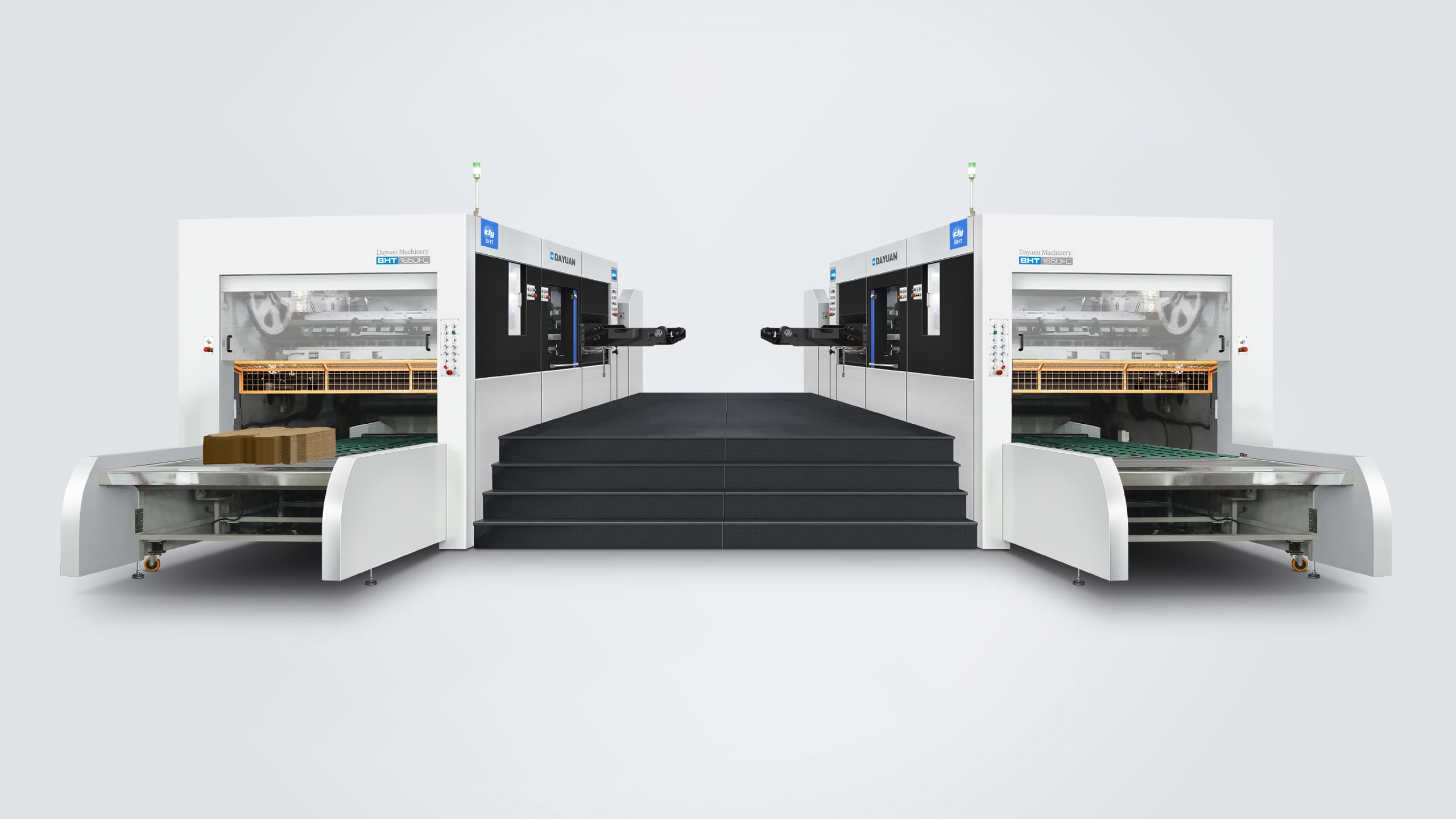

Il vantaggio delle macchine specchiatrici
Due piatte Macchina per taglio a matrice operano in modo relativo, e assicurano che l'immissione e la raccolta siano omodromi. Le due taglierine condividono lo stesso pedale, la stessa matrice di taglio, lo stesso sistema di staccaggio e pulizia dei rifiuti, e tutte le piastre e i telai, inclusa la funzione dello stesso telaio e pannello di controllo.
Per turno, le due macchine da taglio richiedono solo un capo operatore, riducendo i costi di manodopera. Nello stesso tempo, le due macchine da taglio sono disposte faccia a faccia, garantendo che l'intera operazione sia all'interno del campo visivo dell'operatore, rendendola comoda e permettendo all'operatore di individuare eventuali anomalie, risolvere problemi e migliorare il rendimento.
Lo stesso pannello di controllo e lo stesso telaio possono essere utilizzati per l'accoppiamento e l'installazione della doppia unità combinata della taglierina, e i telai possono essere scambiati e installati liberamente.
Il sistema di posizionamento centrale del telefono mobile è lo stesso, tutti i modelli possono essere condivisi.
Macchina per il taglio a matrice a doppia unità per mano destra e sinistra, che consente di risparmiare spazio sul pavimento della macchina, è favorevole alla pianificazione dello spazio dell'azienda e l'efficienza dell'investimento è più alta.
Risparmio di Spazio
|
|
Spazio a terra per 2 macchine regolari |
Spazio a terra per macchine specchio |
Spazio totale risparmiato |
|
Con caricatore Chase |
197.3m² |
148.5m² |
48.8m² |
|
Senza caricatore Chase |
172.2m² |
142.8m² |
27.4m² |
Poiché lo stesso pedale è condiviso, il canale intermedio (almeno 2×10 metri) quando le due macchine sono posizionate separatamente, può risparmiare 2×10=20m² di area di occupazione della piattaforma.
Parametro tecnico principale
|
Modello |
BHT-1500FC/1500EFC |
BHT-1650FC/1650EFC |
BHT-1900FC/1900EFC |
BHT-2100FC/2100EFC |
|
Dimensione massima del foglio |
1520×1100mm |
1650×1200mm |
1900×1400mm |
2100×1600mm |
|
Dimensione minima del foglio |
480×480mm |
650×500mm |
650×500mm |
750×650mm |
|
Dimensione massima di taglio |
Dimensioni: 1500×1100mm |
Dimensioni: 1630×1180mm |
Dimensioni: 1880×1380mm |
2080×1580mm |
|
Margine minimo del gripper |
9-17 mm |
9-17 mm |
9-17 mm |
9-17 mm |
|
Larghezza minima dei tagli |
10-18mm |
10-18mm |
10-18mm |
10-18mm |
|
Altezza della regola per il taglio |
23,8 mm |
23,8 mm |
23,8 mm |
23,8 mm |
|
Dimensione dell'interno della chase |
1600×1145mm |
Dimensioni: 1670×1230mm |
1920×1430mm |
2120×1630mm |
|
Gamma di stock |
Cartone ondulato: ≤9mm, F, E, B, C, A e AB carta ondulata |
Cartone ondulato: ≤9mm, F, E, B, C, A e AB carta ondulata |
Cartone ondulato: ≤9mm, F, E, B, C, A e AB carta ondulata |
Cartone ondulato: ≤9mm, F, E, B, C, A e AB carta ondulata |
|
Precisione di taglio a stampo |
≤ ± 0,1 mm |
≤ ± 0,1 mm |
≤ ± 0,1 mm |
≤ ± 0,1 mm |
|
Forza massima di taglio |
400T |
400T |
450T |
450T |
|
Velocità massima di lavoro |
6000s/ora |
6000s/ora |
5000 secondi/ora |
4000 secondi/ora |
|
Altezza massima della pila di consegna |
1500mm |
1500mm |
1500mm |
1500mm |
|
Potenza del motore principale |
18.5KW |
18.5KW |
18.5KW |
22KW |
|
Potenza a carico completo |
38KW / 36KW |
38KW / 38KW |
40KW / 40KW |
47KW / 47KW |
|
Requisito d'aria |
0.6-0.7MPa, ≥1m³/min |
0.6-0.7MPa, ≥1m³/min |
0.6-0.7MPa, ≥1m³/min |
0.6-0.7MPa, ≥1m³/min |
|
Peso netto della macchina |
62T / 66T |
80T / 82T |
92T / 94T |
102T / 104T |
|
Dimensioni della macchina (Raccolta di cartone a saracinesca ad alta pila)(L×P×A) |
9887×11000×2800mm |
10344×11940×2876mm(FC) |
11853×13120×2972mm(FC) |
14370×14320×2972mm |
|
10187×11940×2876mm(EFC) |
11652×13120×2972mm(EFC) |
|||
|
Dimensioni della macchina (Raccolta di cartone a pila contata)(L×P×A) |
11400×11000×2800mm |
12049×11940×2876mm(FC) |
13690×13120×2972mm(FC) |
15870×14320×2972mm |
|
11892×11940×2876mm(EFC) |
13489×13120×2972mm(EFC) |
