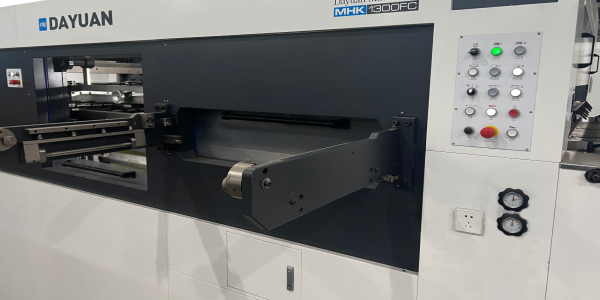

Description du produit
Cette machine est très efficace et précise, adaptée à divers types de papier Produits , avec des erreurs de découpe contrôlées dans une plage de ± 0,1 mm. La conception avec décapage sur trois couches et quatre côtés, ainsi que la collecte intelligente du papier, rend l'opération plus efficace et ordonnée. L'ensemble de la machine est stable, durable et doté d'une protection de sécurité complète. Elle présente également les avantages d'une forte pression de découpe et d'une manipulation simple.
 |  |
|
Alimentateur à bord avant | Alimentateur vers le bas | Alimentateur (tiptronic) |
 |  |  |
UNITÉ DE TRANSPORT | RÉGLAGE AVANT ET LATÉRAL | Dispositif à courroie crantée |
 |  |  |
SECTION DE DÉCOUPE | Section de séparation en trois couches | DISPOSITIF DE RETRAIT DES CHUTES PAR PINCES |
 |  |  |
Dispositif de collecte sans arrêt automatique (standard) | Section de comptage et de collecte du papier (optionnel) | Unité électrique |
|
| |
Pompe à vide allemande | Lubrification centralisée |
Paramètre technique principal
|
Modèle |
MHK-1180FC/1180EFC |
MHK-1300EC/1300FC/1300EFC |
MHK-1350EC/1350FC/1350EFC |
MHK-1500EC/1500FC/1500EFC |
MHK-1650EC/1650FC/1650EFC |
|
Taille maximale de la feuille |
1180×1050mm |
1290×940mm |
1350×1100mm |
1500×1100mm |
1650×1200mm |
|
Taille minimale de la feuille |
400×360mm |
470×450mm |
470×450mm |
470×450mm |
550×500mm |
|
Taille de coupe maximale |
1150×1000 mm |
1280×920mm |
1330×1080mm |
1480×1080mm |
1620×1180mm |
|
Marge de prise minimum |
9-17 mm |
9-17 mm |
9-17 mm |
9-17 mm |
9-17 mm |
|
Largeur minimale des coupes |
10-18 mm |
10-18 mm |
10-18 mm |
10-18 mm |
10-18 mm |
|
Hauteur de la règle de découpe |
23,8 mm |
23,8 mm |
23,8 mm |
23,8 mm |
23,8 mm |
|
Taille de la chasse intérieure |
1230×1028 mm |
1310×948mm |
1360×1118mm |
1510×1118mm |
1682×1219mm |
|
Plage de stock |
Carton ondulé : ≤7mm, E, B, C, A et AB papier ondulé |
Carton : ≥ 200g/m² Carton ondulé : ≤8,5 mm, E, B, C, A et papier ondulé AB (EC) |
Carton : ≥ 200g/m² Carton ondulé : ≤8,5 mm, E, B, C, A et papier ondulé AB (EC) |
Carton : ≥250 g/m² Carton ondulé : ≤8,5 mm, E, B, C, A et papier ondulé AB (EC) |
Carton : ≥350 g/m² Carton ondulé : ≤8,5 mm, E, B, C, A et papier ondulé AB (EC) |
|
Carton ondulé : ≤8,5 mm, E, B, C, A et papier ondulé AB (FC) |
Carton ondulé : ≤8,5 mm, E, B, C, A et papier ondulé AB (FC) |
Carton ondulé : ≤8,5 mm, E, B, C, A et papier ondulé AB (FC) |
Carton ondulé : ≤8,5 mm, F, E, B, C, A et papier ondulé AB (FC) |
||
|
Carton ondulé : ≤8,5 mm, E, B, C, A et papier ondulé AB (EFC) |
Carton ondulé : ≤8,5 mm, E, B, C, A et papier ondulé AB (EFC) |
Carton ondulé : ≤8,5 mm, E, B, C, A et papier ondulé AB (EFC) |
Carton ondulé : ≤8,5 mm, E, B, C, A et papier ondulé AB (EFC) |
||
|
Précision de découpe |
≤±0,1 mm |
≤±0,1 mm |
≤±0,1 mm |
≤±0,1 mm |
≤±0,1 mm |
|
Force de découpe maximale |
400T |
400T |
400T |
400T |
400T |
|
Vitesse de travail maximale |
7500s/h |
6000s/h |
6000s/h |
6000s/h |
5000s/h |
|
Hauteur maximale du tas d'alimentation |
/ |
1800mm / -- / -- |
1800mm / -- / -- |
1800mm / -- / -- |
1800mm / -- / -- |
|
Hauteur maximale de la pile de livraison |
1400 mm |
1600mm |
1600mm |
1600mm |
1600mm |
|
Puissance du moteur principal |
11KW |
11KW |
15kW |
15kW |
18,5KW |
|
Puissance à pleine charge |
23KW/22KW |
19KW / 23KW / 21KW |
24KW / 28KW / 25KW |
24KW / 28KW / 26KW |
28KW / 32KW / 30KW |
|
Besoin en air |
0.6-0.7MPa, ≥0.37m³/min |
0.6-0.7MPa, ≥0.75m³/min |
0.6-0.7MPa, ≥0.75m³/min |
0.6-0.7MPa, ≥0.75m³/min |
0.6-0.7MPa, ≥0.75m³/min |
|
Poids net de la machine |
21T / 22T |
21T / 22T / 23T |
22T / 23T / 24T |
23T / 24T / 25T |
25T / 26T / 27T |
|
Dimensions de la machine (Ramassage de carton avec volet roulant empilé) (L×l×H) |
7500×5240×2450mm |
9551×4648×2767mm(EC) |
9958×4848×2803mm(EC) |
9958x4848x2803mm(EC) |
10690x5296x2932mm(EC) |
|
9180×5240×2767mm(FC) |
9680x5240x2803mm(FC) |
9680x5240x2803mm(FC) |
9939x5580x2932mm(FC) |
||
|
9160×5240×2767mm(EFC) |
9680×5240×2803mm(EFC) |
9680×6290×2803mm(EFC) |
9869×5580×2932mm(EFC) |
||
|
Dimensions de la machine (Ramassage de carton comptabilisé en empilement) (L×l×H) |
/ |
11305×4648×2767mm(EC) |
12055x5240x2803mm(EC) |
12055x5240x2803mm(EC) |
12200x5580x2932mm(EC) |
|
11110×5240×2767mm(FC) |
11644x5240x2803mm(FC) |
11664x5240x2803mm(FC) |
11799x5580x2932mm(FC) |
||
|
10905×5240×2767mm(EFC) |
11655×5240×2803mm(EFC) |
11655×5240×2803mm(EFC) |
11700×5580×2932mm(EFC) |
